Вибросепаратор

Сепараторы виброцентробежные зерновые Р8-БЦСМ-25 (СЗ-25), Р8-БЦСМ-50 (СЗ-50), А1-БЦСМ-100 (СЗ-100)

Сепараторы виброцентробежные зерновые Р8-БЦСМ-25 (СЗ-25), Р8-БЦСМ-50 (СЗ-50), А1-БЦСМ-100 (СЗ-100)

Виброцентробежный сепаратор БЦСМ выпускается с 1985 г заводом «Вибросепаратор», город Житомир, Украина. Первые модели этого сепаратора прошли успешные испытания в колхозах Автономной республики Крым, после чего тысячи модели этих машин разъехались по всем уголкам СССР. Аграрии Южного федерального округа называют эту машину «автомат Калашникова» за её простоту и неприхотливость в работе.

Сепаратор БЦСМ это единственная зерноочистительная машина из существующих (отечественных, импортных), которая может работать в технологической линии на зерноочистительном комплексе без машины предварительной очистки.

Виброцентробежный сепаратор СЗ, это аналог сепатратора Р8-БЦСМ, выполненный в экспортном варианте. В сепараторах СЗ выполнены узлы с повышенной прочностью. Сепараторы виброцентробежные зерновые типа СЗ (Р8-БЦСМ) предназначен для предварительной, первичной и вторичной (семенной) очистки зернового вороха колосовых, крупяных, зернобобовых и масляничных культур от отделимых примесей.

Сепараторы СЗ -25 (Р8-БЦСМ-25-01) и СЗ-50 (Р8-БЦСМ-50-01) устанавливаются при реконструкции стационарных зерноочистительных агрегатов типа ЗАВ-20, ЗАВ-40 (50), ЗАВ-100 , ЗАВ-200 и при строительстве зерноочистительных комплексов, элеваторов.

Климатическое исполнение сепаратор У, категория размещения 3, диапазон температур от минус 40 до плюс 40°С при относительной влажности воздуха до 80%. (Эксплуатация в условиях умеренного климата в закрытых неотапливаемых помещениях). Электрооборудование сепаратора рассчитано на работу от сети переменного тока напряжением 380/220 В с частотой 50 Гц. Допускаемое отклонение напряжения питающей сети +10% - 5%


Скачать каталог запчастей для зерноочистительных машин Р8-БЦСМ-50 (pdf, 11Мб)
Скачать Инструкцию по эксплуатации (pdf, 3Мб)
   БЦСМ-25 [С3-25]БЦСМ-50 [С3-50]БЦСМ-100 [С3-100]
Габаритные размеры, мм 1800х1250х3250 3300х1250х3250 3300х2400х3250
Масса, кг 1290 2400 4900
Тех. производительность, т/ч 25 50 100
Эффективность очистки, °/о 75 75 75
Мощность электродвигателей, кВт 3.0 4.5 9.0
КультураРешета
ВерхнееСреднееНижнее
Пшеница 1,7*20 1,7*20 Ø8,0
Жито 1,5*20 1,5*20 Ø8,0
Ячмень 2,0*20 2,0*20 Ø8,0
Овес 1,5*20 1,5*20 4,0*20
Гречка Ø2,5 Ø3,2 Δ5,5
Кукуруза 3,6*20 4,0*20 Ø12
Горох Ø5,0 4,5*20 Ø10
Подсолнух Ø3,2 2,4*20 Ø10
Просо Ø2,0 1,5*20 Ø3,6
Сорго Ø2,0 1,7*20 Ø3,6
Рис Ø3,0 А60; 2,0-2,2*20 2,0-2,2*20 Ø6,5
Мак 0,5-0,6*20 0,5-0,6*20 Ø1,2-1,8
Горчица 1,1-1,5*20 1,1-1,5*20 2,4-3,0*20
Рапс 1,1-1,5*20 1,1-1,5*20 Ø2,0-2,4
Соя 4,0-4,5*20 4,5-5,0*20 Ø8-10


Осколсельмаш

Зерноочистители ОЗФ-50, ОЗФ-80

Зерноочистители ОЗФ-50, ОЗФ-80

Зерноочиститель ОЗФ-80 Предназначены для предварительной, первичной и вторичной очистки поступающего вороха зерновых, крупяных, бобовых и других культур от легких, крупных и мелких примесей, отделяемых воздушным потоком и решетами, с целью лучшего сохранения зерна, а также сортирования зерна указанных культур с доведением его до требований, предъявляемых к посевному и продовольственному зерну.

На воздушно-решетном очистителе зерна фракционном ОЗФ применены защищенные патентами РФ новые технические решения:

  • двухаспирационная воздушная очистка, обеспечивающая выделение легких примесей в отходовую фракцию до решетного стана, а щуплых и биологически не-полноценных зерновок в фуражную фракцию после решетной очистки и обслуживаемая одним диаметральным вентилятором с независимой бесступенчатой регулировкой скорости воздушного потока в каждой из аспирационных систем с помощью частотного преобразователя и изменения величины открытия регулировочных окон,
  • решетные станы с двухъярусным расположением решет и увеличенной при одинаковых их габаритах в 2 раза площадью сортровальных решет.
 ОЗФ-50ОЗФ-80
  Зерноочиститель ОЗФ-50 Зерноочиститель ОЗФ-80
Производительность при обработке пшеницы, т/час       Зерноочиститель ОЗФ-50
а) на предварительной очистке 50 80
6) на первичной очистке 25 40
в) на вторичной очистке 10 20
Привод вентилятора аспирационной системы и шнеков - электродвигатель, кВт/об. мин. 11/970 11/970
Привод решетных станов - электродвигатель, кВт/об. мин. 4.0/945 5.5/945
Габаритные размеры, мм       Зерноочиститель ОЗФ-80
- длина 2995 4000
- ширина 2280 2280
- высота 3000 3000
Масса, кг 2300 2600


Осколсельмаш

Мультиочистители PETKUS

Мультиочистители PETKUS

Мультиочистители PETKUS являются надежными и современными воздушнорешетными сепараторами для применения в различных областях очистки и калибровки зерновых и мелкосеменных культур, а также в перерабатывающей промышленности [мельницы, солодовни, переработка масленичных культур).

А-очиститель компании PETKUS применяется для высококачественной очистки зерна, бобовых и масличных культур, а также других сыпучих продуктов. Очиститель можно использовать для предварительной, интенсивной и семенной очистки. Высокое качество очистки достигается благодаря комбинации решетной системы и системы воздушной сепарации.

Преимущества:

  • Подходит для различных процессов очистки благодаря многочисленным вариантам настроек
  • Высокая производительность и качество очистки
  • Простой и быстрый перемонтаж в соответствии с различными решетными диаграммами благодаря модульной конструкции
  • Высокоэффективная очистка рабочей поверхности решет благодаря системе шариковой очистки и скребковому транспортеру-очистителю, позволяющим сократить габаритную длину конструкции
  • Подходит также для трудносыпучих продуктов и сильно загрязненных фракций
 A 09A 12
Длина, мм 2750 2750    Мультиочистители PETKUS
Ширина, мм 1400 1700
Высота, мм 2425 2425
Вес, кг 1650 1800
Производительность, т/с      Мультиочистители PETKUS
Предварительная очистка ¹ 40 50
Промышленная/товарная очистка ² 20 25
Семенная очистка ² 4 5

1 величина приведена при работе с пшеницей, влажность сырья ≤ 20 %, сорные примеси ≤ 10%

2 величина приведена при работе с пшеницей, влажность сырья ≤ 15 %, сорные примеси ≤ 2%

Семяочистительно-сортировальная машина, модель K, компании PETKUS применяется для высококачественной семенной очистки сыпучего сырья, например, зерновых и масличных культур, семян травяных и овощных культур. Кроме того семяочистительно-сортировальные машины можно использовать также для интенсивной очистки зерновых, бобовых и масличных культур. Высокое качество очистки достигается благодаря комбинации различных систем очистки (решетная система, система воздушной сепарации и триер). В зависимости от условий эксплуатации и требований семяочистительно-сортировальные машины поставляются с триером (K 531 / K 541) или без триера (K 532 / K 542).

Преимущества:

  • Подходят для самых различных типов сырья благодаря многочисленным вариантам настроек
  • Высокое качество очистки
  • Простая и быстрая замена решет
  • Возможна установка двух различных величин подачи воздуха для работы с различными типами сырья
  • Высокоэффективная очистка рабочей поверхности решет с помощью подбивальщика (верхнее решето) и щеток (нижнее решето)
 K 531K 541K 532K 542
Длина, мм 4845 4717  3037 2914
Ширина, мм 1972 1325 1972 1337
Высота, мм 2248 2100 2248 2100
Вес, кг ок. 1900 ок. 1150 ок. 1400 ок. 920
Производительность, т/с
Интенсивная очистка ² 3,5 1,75 3,5 1,75
Семенная очистка ² 2,5 1,25 2,5 1,2

2 величина приведена при работе с пшеницей, влажность сырья ≤ 15 %, сорные примеси ≤ 2%

Мультиочиститель, тип М, компании PETKUS применяется для высококачественной очистки зерна, бобовых и масличных культур, а также других сыпучих продуктов. Мультиочиститель можно использовать для предварительной, интенсивной и семенной очистки. Высокое качество очистки достигается благодаря комбинации решетной системы и системы воздушной сепарации.

Преимущества:

  • Очень высокая гибкость благодаря переменным решетным диаграммам и многочисленным вариантам настроек с помощью разделителей потока сырья и направляющих щитков
  • Высокая производительность и качество очистки
  • Простой и быстрый перемонтаж для разнообразных сфер применения благодаря модульной конструкции
  • Высокоэффективная очистка рабочей поверхности решет благодаря системе шариковой очистки, позволяющей сократить габаритную длину конструкции
  • Подходит также для трудносыпучих продуктов
 M 12M 15
Длина, мм 3750 3750
Ширина, мм 1700 2000
Высота, мм 3570 3570
Вес, кг 3450 3800
Производительность, т/с
Предварительная очистка ¹ - -
Промышленная/товарная очистка ² 50 60
Семенная очистка ² 20 25

1 величина приведена при работе с пшеницей, влажность сырья ≤ 20 %, сорные примеси ≤ 10%

2 величина приведена при работе с пшеницей, влажность сырья ≤ 15 %, сорные примеси ≤ 2%

Универсальный очиститель, тип U, компании PETKUS применяется для высококачественной очистки зерна, бобовых и масличных культур, а также других сыпучих продуктов. Очиститель можно использовать для предварительной, интенсивной и семенной очистки. Высокое качество очистки достигается благодаря комбинации решетной системы и системы воздушной сепарации.

Преимущества:

  • Очень высокая гибкость благодаря многочисленным вариантам настроек с помощью разделителей потока сырья и направляющим щиткам
  • Высокая производительность и качество очистки
  • Простой и быстрый перемонтаж в соответствии с различными решетными диаграммами благодаря модульной конструкции
  • Высокоэффективная очистка рабочей поверхности решет благодаря системе шариковой очистки и скребковому транспортеру-очистителю, позволяющим сократить габаритную длину конструкции
  • Подходит также для трудносыпучих продуктов и сильно загрязненных фракций
 U 12U 15
Длина, мм 2900 2900
Ширина, мм 1700 2000
Высота, мм 3250 3250
Вес, кг 3000 3200
Производительность, т/с
Предварительная очистка ¹ 60 80
Промышленная/товарная очистка ² 30 40
Семенная очистка ² 8 10

1 величина приведена при работе с пшеницей, влажность сырья ≤ 20 %, сорные примеси ≤ 10%

2 величина приведена при работе с пшеницей, влажность сырья ≤ 15 %, сорные примеси ≤ 2%

Предварительный очиститель, тип V, компании PETKUS применяется для высококачественной очистки зерна, бобовых и масличных культур, а также других сыпучих продуктов. Очиститель можно использовать для предварительной и интенсивной очистки. Высокое качество очистки достигается благодаря комбинации решетной системы и системы воздушной сепарации.

Преимущества:

  • Подходит для различных процессов очистки благодаря многочисленным вариантам настроек
  • Высокая производительность и качество очистки
  • Простой и быстрый перемонтаж в соответствии с различными решетными диаграммами благодаря модульной конструкции
  • Высокоэффективная очистка рабочей поверхности решет благодаря системе шариковой очистки и скребковым транспортерам-очистителям, позволяющим сократить габаритную длину конструкции
  • Подходит также для трудносыпучих продуктов и сильно загрязненных фракций
 V 12V 15
Длина, мм 3750 3750
Ширина, мм 1700 2000
Высота, мм 3820 3820
Вес, кг 3800 4150
Производительность, т/с
Предварительная очистка ¹ 120 150
Промышленная/товарная очистка ² 60 75
Семенная очистка ² - -

1 величина приведена при работе с пшеницей, влажность сырья ≤ 20 %, сорные примеси ≤ 10%

2 величина приведена при работе с пшеницей, влажность сырья ≤ 15 %, сорные примеси ≤ 2%



Триерные блоки PETKUS

Триерные блоки PETKUS

Триерный блок, тип ZK, компании PETKUS используется для сортировки и отбора зерновых культур, семенного материала, мелких семян и семян овощных культур, кукурузы, а также других аналогичных зернистых и сыпучих продуктов сельскохозяйственного происхождения. В триерном блоке выполняется разделение семян по длине. Триерные блоки можно использовать по выбору для отбора коротких или длинных примесей. Поставляются различные по габаритам и классам мощности установки.

Отбор коротких примесей – в триерном блоке выполняется отделение коротких примесей: короткие примеси обрабатываемого сырья выпадают в ячейки цилиндра. При вращении триерного цилиндра эти короткие примеси подаются наверх и выпадают в желоб.

Отбор длинных примесей – в триерном блоке выполняется отделение длинных примесей: продукт выпадает в ячейки цилиндра. При вращении триерного цилиндра продукт подается наверх и выпадает в желоб. Длинные примеси остаются в триерном цилиндре и перемещаются в нем до выхода.

Преимущества:

  • Бережная обработка продукта
  • Великолепное качество сортировки
  • Триерный цилиндр с облицовкой со всех сторон
  • Простая замена сегментов триерных цилиндров
  • Свободная от колебаний и вибраций эксплуатация
 ZK 61ZK 62ZK 73ZK 93
Длина, мм 1845 2845 4066 4105
Ширина, мм 830 830 950 1150
Высота, мм 1270 1270 1270 1490
Диаметр, мм 600 600 700 900
Длина цилиндра, мм 1500 2500 3000 3000
Вес, кг 600 660 770 930

Производительность,т/ч
Пшеница с долей посторонних примесей 3% 3,0 5,0 8,0 12,0

Триерный блок, тип ZA, компании PETKUS используется для сортировки зерновых культур, семенного материала, мелких семян и семян овощных культур, кукурузы, а также других аналогичных зернистых и сыпучих продуктов сельскохозяйственного происхождения. В триерном блоке выполняется сортировка семян по длине.

Поставляются различные по габаритам и классам мощности установки.

Преимущества:

  • Бережная обработка продукта
  • Великолепное качество сортировки
  • Триерные цилиндры с облицовкой со всех сторон
  • Простая замена сегментов триерных цилиндров
  • Отдельный привод на каждый триерный цилиндр
  • Свободная от колебаний и вибраций эксплуатация
 ZA 61ZA 62ZA 73ZA 93
Длина, мм 2550 3570 4149 4227
Ширина, мм 830 830 950 1150
Высота, мм 2160 2160 2160 2600
Диаметр, мм 600 600 700 900
Длина цилиндра, мм 1500 2500 3000 3000
Вес, кг 1200 1300 1440 1950

Производительность,т/ч
Пшеница с долей посторонних примесей 3% 3,0 5,0 8,0 12,0

PETKUS Триерные блоки ZR широко применяются на мукомольных предприятиях для сортировки риса по длине. Другие версии доступны по запросу.

Преимущества:

  • Бережная обработка продукта
  • Великолепное качество сортировки
  • Триерный цилиндр с облицовкой со всех сторон
  • Простая замена сегментов триерных цилиндров
  • Свободная от колебаний и вибраций эксплуатация
 ZR 73ZR 93
Длина, мм 4149 4227
Ширина, мм 950 1150
Высота, мм 4940 5821
Диаметр, мм 700 900
Длина цилиндра, мм 3000 3000
Вес,кг 2900 3900

Производительность,т/ч
Рис 20 25

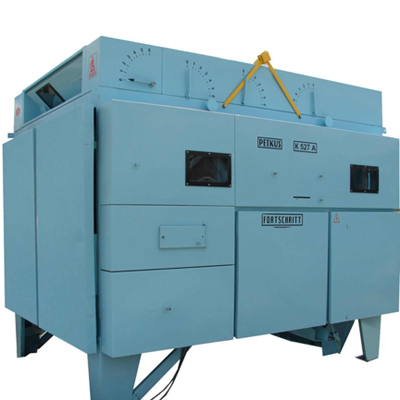

Воздушно-решетный сепаратор PETKUS К527

Petkus K527— мощная очистительная машина для предварительной и первичной очистки зерна и семян трав, отделяющая сор и другие примеси и подготавливающая материал к транспортированию, сушке и хранению.

Машина отделяет такие примеси, как частицы соломы, стебли колосьев и листьев, пыль, семена сорных растений и др., предназначена для очистки зерновых, зернобобовых, крупяных и масличных культур.

K527 — оборудование закрытого исполнения. Все органы управления расположены в одной части машины, что несомненно удобно при обслуживании. Доступ к узлам и деталям, находящимся внутри, обеспечивают две двери на обслуживающей и загрузочной сторонах. Наблюдать за внутренней частью машины возможно благодаря смотровым окнам и лампе внутреннего освещения.

Petkus K527 имеет три рабочих органа, изготовленных из облегченного профиля:

  • питающее устройство;
  • решетный сепаратор;
  • воздушный сепаратор.

Лампа внутреннего освещения и электродвигатели (кроме двигателя вентилятора) смонтированы внутри машины. Сход с верхнего решета, проход среднего и нижнего решет, а также выходы из отстойных камер предварительной и главной воздушной сепарации выводятся через выводные трубы, расположенные возле дверей стороны обслуживания. Снимать выводные трубы будет просто — они крепятся к раме гайками.

Массовый расход:

  • 20,8 кг/с (50 т/час) на предварительной очистке пшеницы
  • 11,1кг/с (40 т/час) на первичной очистке пшеницы

Электродвигатели:

  • вентилятора KMR 132 M 4 11 кВт; 1440 мин -1
  • решетного стана KMR 90 L 6 1,5 кВт; 950 мин -1
  • механизма очистки решет ZG2 KMR 71 К 4 0,55 кВт; 31,5 мин -1

Габаритные размеры, мм:

  • длина: 3060
  • ширина: 2580
  • высота: 2660

Масса, кг:

  • 2300

Размеры решет, мм:

  • длина 714
  • ширина 1530

Количество решет, шт.:

  • верхнее решето 3
  • среднее решето 2
  • нижнее решето 2

Комплектация:сепаратор, аспирационные трубы, вентилятор, циклоны, пробивные сита, техническая документация.

Скачать инструкцию по эксплуатации PETKUS К527(pdf, 1,6Мб)




Сортировальный пневмостол PETKUS

Сортировальный пневмостол PETKUS

Сортировальные пневмостолы PETKUS служат для сортировки сырья в зависимости от удельного веса частиц и используются для разделения сырья, состоящего из фракций с различным весом. Они применяются для обработка семенного материала злаковых культур, кукурузы, мелких семян, бобовых и масличных культур, семян трав и хлопчатника, а также для подготовки древесных семян, травяных семян и семян лекарственных трав.

Новый сортировальный пневмостол G 40 укомплектован новейшей аэродинамической системой и системой уравновешивания масс. Вертикальный поток воздуха способствует более высокому качеству сортировки.

В настоящее время доступны пневмостолы с электроприводной регулировкой по высоте и газонаполненными амортизаторами для удобства открывания деки.

 G 40
Длина, мм 4 100
Ширина*, мм 1 960
Высота , мм 2 110
Размеры рабочей поверхности, мм 1 500 x 3 500
Стол, кВт 2,2
Вентилятор, кВт 22
Выход, кВт 0,75
Вес, кг 2 100
Объем, м3 54 000

Производительность, т/ч 12

* размер над всеми узлами/с электрошкафом и демонтируемыми модулями



Аэромех

Зерноочистительный аэродинамический безрешетный сепаратор САД. Травмируемость зерна 0%.

Зерноочистительный аэродинамический безрешетный сепаратор САД.

Сепараторы САД - это:

  • Эффективная очистка всех видов семян сельхозкультур;
  • Калибровка семян по удельному весу;
  • Получение здорового высококлассного посевного материала;
  • Выделение из общего вороха наиболее жизнеспособных и продуктивных зерен;
  • Отбор в отход щуплых, дробленых, а также пораженных вредителями и больных семян;
  • Очистка и калибровка всех видов круп и продуктов их производства, а также любых сыпучих материалов (гранитной крошки, щебня, опилок и т.д.);
  • Получение экологически чистой продукции путем минимизации использования средств защиты растений;
  • Отбор зерна с высоким содержанием белка, повышая тем самым классность товарного зерна;
  • Получение своими силами собственного недорогого и высококачественного посевного материала, а также подготовка отличного товарного и продовольственного зерна;
  • Прибавка урожая до 40%;
  • Удобство работы машины с любым исходным материалом без существенных ограничений по засоренности и влажности исходного материала (в 95 % случаев);
  • Простота в управлении и обслуживании;
  • Сервисное обслуживание, гарантия;
  • Долговечность;
  • Широкий модельный ряд от 4 до 150 т/ч.
 САД-150САД-100САД-50САД-40САД-30САД-20
Производительность:
на первичной очистке до 150 т/ч до 100 т/ч до 50 т/ч до 40 т/ч до 30 т/ч до 20 т/ч
на калибровке до 50 т/ч до 40 т/ч до 25 т/ч до 20 т/ч до 15 т/ч до 10 т/ч
Мощность, кВт 23 23 15,5 15,5 11,5 11,5
Масса, кг 2950 2950 1035 1035 1035 1035
Длина 3850 3850 2850 2850 2850 2850
Ширина 1900 1900 1650 1650 1650 1650
Высота 3835 3835 2860 2860 2860 2860



 САД-15САД-10-01САД-10САД-7САД-5САД-4
Производительность:
на первичной очистке до 15 т/ч до 10 т/ч до 10 т/ч до 7 т/ч до 5 т/ч до 4 т/ч
на калибровке до 7т/ч до 5 т/ч до 5 т/ч до 3,5 т/ч до 2,5 т/ч до 2 т/ч
Мощность, кВт 7,8 19 5,8 5,8 1,4 1,4
Масса, кг 520 1580 520 520 247 214
Длина 2450 2850 2450 2450 1610 1610
Ширина 850 1630 850 850 630 630
Высота 2455 3420 2455 2455 1850 1850

Принцип работы





Мельинвест

Сепараторы зерноочистительные БИС, БЛС

Сепараторы зерноочистительные

Один из способов очистки зернового материала – ситовое сепарирование. Такой способ отлично подходит как для крупных, так и для мелких примесей, в силу того, что учитываются их ферромагнитные и аэродинамические свойства.

Принцип работы воздушного сепаратора основан на том, что крупные частицы сортируемого материала под влиянием различных сил осаждаются, а мелкие уносятся воздушным потоком.

Мы предлагаем зерновые сепараторы моделей А1-БИС 100, БЛС-16, БЛС-12, БЛС-150, БИС-150.Технологический процесс сортировки зерна в данных моделях осуществляется следующим образом:

  • Зерно из самотёков двумя потоками поступает в два отсека решётчатого кузова.
  • Два этих потока с помощью распределителей установленных на приёмных патрубках разделяются ещё на два потока и таким образом в зерноочистительный сепаратор поступают четыре потока зерна по два в каждый отсек кузова.
  • В каждом отсеке кузова происходит следующее: из патрубка зерно попадает на сортировочную решётку, где распределяется равномерным слоем.
  • На этом этапе крупные примеси сходят с сортировочных решёток и выводятся при помощи лотка из сепаратора.
  • Зерновая смесь с содержанием мелких примесей просыпается ниже на решётку подсевного типа.
  • Далее они просыпаются ещё ниже и выводятся из работы сепаратора.
  • Само зерно, уже очищенное, поступает в пневмосепарирующий канал, где обдувается воздушным потоком для очистки от аспирационной примеси.

Чтобы процесс очистки в воздушном сепараторе прошёл успешно, мы учли все нюансы работы данного вида оборудования. Отсутствие осадочных камер в наших моделях, а так же совмещение функции вращения дебалансирующего груза и приводного шкива для рассева обеспечивают безопасность обслуживания оборудования и уменьшают его габариты.

Одним из главных факторов, который оказывает влияние на эффективную работу зернового сепаратора, является средняя скорость воздушного потока. Так, с увеличением скорости витания качество отделения сора от основной массы зерна снижается. Наличие регулируемого пневмосепарирующего канала в нашем оборудовании позволяет изменять скорость потоков, а благодаря освещению канала можно визуально контролировать процесс отделения лёгкого сора от основной зерновой массы. Круговое поступательное движение гарантирует высокую эффективность.

Так же мы позаботились о некоторых конструктивных деталях. Внедрение эксцентрикового механизма придаёт хорошую фиксацию ситовым рамам, облегчает их выемку и установку.

 А1-
БЛС-16
А1-
БИС-100
А1-
БЛС-100
А1-
БИС-150
А1-
БЛС-150
Р1-
БИС-200
Производительность техническая (при очистке пшеницы влажностью 15% и засоренность до 3% т/ч) 16/50 100 100 70/20 150 200
Эффективность очистки 75/40 40 40 80 40 40
Установленная мощность кВт 1,5 1,5 1,9 2,2 1,94 2,38
Расход воздуха на аспирацию и пневмосепарирование м3/ч 8000 8500 8500 8500 10500 12000-15000
Общее число ситовых рамок (шт) 4 8 8 16 8 16
Длина 2090 2600 2600 1980 2640 3000
Ширина 2520 2520 2520 2510 3600 2820
Высота 1510 1510 1510 2060 1510 2120

Скачать описание сепараторы марки БИС и БЛС (pdf, 0,7Мб) Скачать описание БИС 150 сепаратор (pdf, 1,2Мб) Скачать описание БИС 200 сепаратор (pdf, 1Мб)



Полымя

Зерноочистительные машины МУЗ-16; МУЗ-8.
Совместного производства Полымя Беларусь - Jubus Испания.

Зерноочистительные машины МУЗ-16; МУЗ-8.

Зерноочистительные машины МУЗ-16; МУЗ-8 Машина универсальная зерноочистительная МУЗ-16, МУЗ-8 - современный воздушно-решетный сепаратор, сконструированный для очистки и обработки зерна и семян до высоких стандартов качества. Используются для предварительной, продовольственной и семенной очистки зерновых, бобовых, злаковых, травяных и других культур.

Машина состоит из двух решетных станов, каждый из которых состоит из посевного сита удаляющего крупные примеси и двух уровней, верхний и нижний, в каждом уровне по три решета.

  Первичная очистка, т/чПродовольственная, т/чСеменная, т/чПоверхность решёт м2Мощность, кВт
МУЗ-8 80 30 10 8,4 1,5   Схема работы зерноочистительной машины МУЗ-16
МУЗ-16 140 60 20 16,8 4,0


Кимбрия

Очистители Кимбрия Дельта Серия 120; -110; -100

Очистители Кимбрия Дельта Серия 120; -110; -100

Решетные очистительные машины
Универсальность и эффективность

Широкий спектр очистителей Кимбрия обеспечивает высокую эффективность и качество очистки всех видов зерновых культур, семян садовых растений, семян трав, цветов, кукурузы, бобовых культур и т.д.

В зависимости от целей сепарации Кимбрия предлагает различные типы машин, включая очистители предварительной очистки, комбиклинеры, очистители для тонкой очистки и сортировальные машины.

Сложные системы питателей гарантируют однородность подачи материала по всей рабочей ширине сит.

Эффективная система просеивания машин с точно подобранным рабочим ходом и частотой имеет хорошо зарекомендовавшую себя систему очистки резиновыми шариками. Универсальность внутреннего технологического маршрута предлагает огромное количество вариаций применения сортировки.

Еще одним преимуществом очистителей Кимбрия является уникальная система всасывания воздуха.

Тщательная и бережная очистка – это ключевые характеристики в разработке и производстве очистителей Кимбрия, а также бескомпромиссно высокое качество всех материалов и комплектующих для очистителей Cimbria Delta Super cleaners. Более тысячи машин и заводов, работающих по всему миру, каждый день подтверждают качество, которое представляет фирма Кимбрия.

Очистители серии «Дельта» включают 31 модель с площадью просеивания 1-38 м². Поэтому, производительность составляет от 1 т/ч (тонкая очистка) до 360 т/ч (предварительная очистка).

Безусловно, Кимбрия может предложить машину, соответствующую Вашим специфическим требованиям.

 Дельта
101
Дельта
102
Дельта
104
Дельта
105
Дельта
106
Дельта
107
Дельта
108
Производительность: (при макс. Содержании влаги 15%)
Пшеница, рис, сорго и солодовый ячмень, т/час 0,25 2,5 5,0 7.5 12.0 20.0 25.0-30.0
Овес, кукуруза, белый рис, т/час 0,10 1,5 3.0 4.5 9.0 16.0 20.0
Соя, горох, рапс, кофе, т/час 0,10 1,0 2.0-2.5 3.0-3.5 9.0 16.0 20.0
Рис-сырец, т/час 0,10 1,5 3.0 4.5 7.0 12.0 15.0
Подсолнечник, жареный кофе, семена свеклы, т/час 0,10 1,0 2.0-2.5 3.0-3.5 4.5-5.0 8.0-9.0 10.0-11.0
Плевел, клевер, т/час 0,05 0,3 - 0,4 0.75-1.0 1.6-1.8 1.8-2.2 3.0-3.5 4.0-5.0
Размеры:
Высота машины (без вентилятора), мм 2085 3062 3062 3289 3545 3856 4380
Длина машины, мм 1512 3086 3086 3086 3870 3905 3905
Ширина машины, мм 855 1215 1815 1855 1855 1855 1855
Высота (стандартный загрузочный хоппер) , мм 325 532 532 532 532 532 532
Площадь сит, м2: 0,96 3,0 7,0 10,0 15,0 18,0 24,0
Квадратные/круглые выпускные трубы:
а)от сит 60 160 х 160 160 х 160 160 х 160 160 х 160 160 х 160 160 х 160
б)от камер расширения   200 х 200 200 х 200 240 х 240 240 х 240 240 х 240 240 х 240
Двигатели (стандартные), кВт:
Сита: 0,55 1,5 1,5 1,5 2,2 2,2 4,0
Вентиляторы подъема воздуха (встроенные), кВт 0,55 1,5 2,2 2,2 2,2 2,2 2,2
Подающий валик (встроенный), кВт 0,37 1,1 0.75 0.75 0.75 0.75 0.75
Верхний вентилятор (по выбору), кВт   5.5 5.5 5.5 7.5 7.5 7.5
Объем воздуха:
Предварительное и последующее всасывание, м3: 2000 4500 8200 9800 11000 11000 11000-14000
Общий вес очистителя:
Без верхнего вентилятора, м3|кг 600 4500 8200 9800 3655 4080 5300
Объем груза, м3 3 12 17 21 28 31 36
Динамическая нагрузка при 4,6 - 4,8 Гц: РН = +/- 1300 N PV = +/- 900N 10 N = 1 кг PH = +/- 200 N PV = +/- 1000 N 10 N = 1 кг РН = +/- 193 N PV = +/- 1128 N 10 N = 1 кг РН = +/- 2450 N PV = +/- 170 N 10 N = 1 кг РН = +/- 1650 N PV = +/- 1185 N 10 N = 1 кг РН = +/- 2564 N PV = +/- 880 N 10 N = 1 кг РН = +/- 3391 N PV = +/- 1910 N 10 N = 1 кг
  1 2 4 5 6 7 8

 Дельта
111
Дельта
114
Дельта
115
Дельта
116.1 (с рецирк.)
Дельта
117
Дельта
117.1 (с рецирк.)
Дельта
118
Дельта
118.1 (с рецирк.)
Производительность: (при макс. содержании влаги 15%)
Пшеница, рис, сорго и солодовый ячмень, т/час 0.20 5,0 7.5 12.0 20,0 20.0 25,0-30,0 25.0-30.0
Овес, кукуруза, белый рис, т/час 0.10 4,0 6.0 9.0 16.0 16.0 20,0 20.0
Соя, горох, рапс, кофе, т/час 0.08 4,0 6.0 9.0 16.0 16.0 20,0 20.0
Рис-зерно, т/час 0.08 3,0 4.5 7.0 12.0 12.0 15,0 15.0
Подсолнечник, жареный кофе, семена свеклы, т/час 0.06 2,0-2,5 3.0-3.5 4.5-5.0 8,0-9,0 8.0-9.0 10,0-11,0 10.0-11.0
Плевел, клевер, т/час 0.04. 0,75-1.0 1.3-1.6 1.8-2.2 3,0-3,5 3.0-3.5 4,0-5,0 4.0-5.0
Размеры:
Высота машины (без вентилятора), мм 2085 2270 2498 3455 3065 3785 3590 4315
Длина машины, мм 1512 3068 3086 3870 3905 3905 3905 3905
Ширина машины, мм 855 1815 1855 1940 1855 1940 1855 1940
Высота, стандартный загрузочный хоппер, мм 325 532 532 532 532 532 532 532
Площадь сит, м²: 0.96 7.0 10.0 15.0 18,0 18.0 24,0 24.0
Квадратные/круглые выпускные трубы:
а) от сит, мм 60 160 x 160 160 x 160 160 x 160 160 x 160 160 x 160 160 x 160 160 x 160
б) от камеры расширения, мм   200 x 200 240 x 240 240 x 240 240 x 240 240 x 240 240 x 240 240 x 240
Двигатели (стандартные):
Сито, кВт 0.55 1.5 1.5 2.2 2.2 2.2 4.0 4.0
Подающий валик, кВт 0.37 0.75 0.75 0.75 0.75 0.75 0.75 0.75
Верхний вентилятор (по заказу), кВт   5.5 5.5   7,5   7.5 - 11.0
1 вентилятор предварит., кВт       7.5   7,5   7,5
1 вентилятор послед., кВт       7.5   7,5   7,5
Объем воздуха:
Предварительное и последующее всасывание, м³/ч 2000 8200 9800 14,000 11000 14,000 11000-14000 14,000
Наружн. всасывание (60 вод.ст.) , м³/ч       4,000   4,300   4,500
Общий вес очистителей
Без верхнего вентилятора, кг 550 1970 2075 3,810 3135 3950 4600 4,660
Объем груза, м³ 3 14 15 26 25 31 29 34
Динамическая нагрузка при 4,6 – 4,8 Гц: PH= +/- 1300 N PV= +/- 900 N 10N = 1 kг PH= +/- 193 N PV= +/- 1067 N 10 N = 1 кг PH= +/- 2450 N PV= +/- 955 N 10 N = 1 кг PH= +/- 1100 N PV= +/- 2450 N 10 N = 1 кг PH= +/- 2564 N PV= +/- 1382 N 10 N = 1 кг PH= +/- 1850 N PV= +/- 2750 N 10 N = 1 кг PH= +/- 3391 N PV= +/- 2650 N 10 N = 1 кг PH= +/- 1000 N PV= +/- 4500 N 10 N = 1 кг
  1 4 5 6.1 7 7.1 8 8.1


Bühler Schmidt-Seeger

Предварительная, первичная и вторичная очистки
ТАS 152А-2;  ТАS  154А-4; ТАS  204А-4; ТАS  206А-6; ТАS  206А-2; ТАS  210А-1; ТАS  200А-III

Предварительная, первичная и вторичная очистки ТАS

Сепаратор зерноочистительный Schmidt-Seeger TAS

Обработка и очистка зерна и прочих сыпучих материалов – это самые важные, основополагающие технологические операции на любом перерабатывающем предприятии. Целью этих процессов является оптимизация качества очистки зерна и повышение его устойчивости к хранению. Высокое качество очистки зерна предотвращает заболевания и позволяет правильно спланировать и оптимально отрегулировать весь производственный процесс.

Конструктивный ряд ситовых сепараторов TAS включает в себя следующие типы: TAS 152A-2 / 154A-4 / 204A-4 / 206A-6 и TAS 153A-1 / 206A-2 / 210A-1 / 200A-III. Все типы оптимально подходят для применения на зерноприёмных пунктах, элеваторах, складах прочих сыпучих материалов, портовых терминалах, мельницах, предприятиях по подготовке семенного материала, а также солодовнях.

Надежность и удобство в эксплуатации – высокая производительность

  • Предохранительные устройства, такие как, например, реле колебательного контура на ситовом корпусе, защищают от выхода машины из строя.
  • Высокая плотность расположения сит и хорошо зарекомендовавший себя принцип плоскорешётной сортировки обеспечивают высокую производительность сепаратора при малой занимаемой им площади.

Высочайшие стандарты эксплуатационной надежности и долговечности

  • Конструктивный ряд TAS был разработан для непрерывной эксплуатации (24 часа в сутки / 7 дней в неделю), эти машины соответствуют самым строгим на сегодняшний день требованиям заказчиков.
  • Перфорированные сита с надежными металлическими рамами всегда остаются чистыми, т.к. для их очистки применяются резиновые шарики.
  • Облицовка некоторых частей зерноочистительной машины материалом Rhinohyde обеспечивает оптимальную защиту от износа и от шума во время эксплуатации.

Удобная регулировка количества аспирационного воздуха

  • Клапан для плавной бесступенчатой регулировки количества воздуха, расположенный на корпусе машины, а также пневмосепарирующая колонка с регулируемым поперечным сечением и смотровым окном обеспечивают оптимальное качество очистки зерна.
  • Двойное применение аспирационного воздуха гарантирует также и экономичность очистки.

Фирма Schmidt-Seeger с сентября 2010 года принадлежит к группе компаний Bühler.

Фирма Schmidt-Seeger GmbH с резиденцией в г. Байльнгрисе севернее Мюнхена и другими производственными помещениями в г. Дёбельн около Дрездена и Дели/Индия образовалась в результате слияния фирмы Gebrüder Schmidt AG с фирмой Seeger GmbH в 2001 году.

Благодаря привлечению немецких специалистов по менеджменту зерна компания Bühler существенно увеличила свою компетентность в областях транспортировки, очистки, сушки, пылеудаления и хранения зерна и специально в области учета зерна и сфокусировала деятельность в подразделении предприятия Логистика зерна (Grain Logistics).

Grain Logistics Bühler предлагает комплексные решения, машины и компоненты по всей цепочке видов деятельности, создающих добавленную стоимость пищевых продуктов – от мест учета аграрной продукции до ее переработки. Силосные элеваторы для урожая зерна, перевалочные склады для торговли зерном или оборудование для солодовенного производства клиента: от создания концепции до ввода в эксплуатацию Bühler по всему миру является компетентным партнером с индивидуальной локальной Службой клиента. При этом безопасность, надежность и постоянство являются столпами доверительных отношений с заказчиками.

У Grain Logistics имеется центр обучения в Байльнгрисе. Подразделение предприятия с другими местами расположения в Дёбельне около Дрездена, Узвиле, Мадриде, Дели и Чангджоу в Китае насчитывает около 700 сотрудников. Клиенты по всему миру обслуживаются через локальные торговые организации Bühler.

 Данные по производительностиТехнческие данные
ТипПервичная очисткаСортирование ячменяВес,кгРазмеры
L / B / H
Пшеница Ячмень Рапс Кукуруза Кукуруза рис-сырец Бобы сои Увеличение %
0,75 т/мз 0,65 т/мз 0,60 т/мз 0,75 т/мз 0,75 т/мз 0,55 т/мз 0,75 т/мз 80 на 90 80 на 95 85 на 95 90 на 95 97 на 99,5
18% Н2О 18% Н2О 14% Н2О 35% Н2О 15% Н2О 18% Н2О 18% Н2О >2,5мм >2,5мм >2,5мм >2,5мм >2,2 мм
ТАS 152А-2 60 50 45 30 60 40 65 14 6 7 8   4.500 3.450 / 2.590 / 2.500
ТАS 154А-4 120 100 90 60 120 80 130 28 13 15 17   6.000 3.450 / 2.590 / 3.270
ТАS 204А-4 160 130 120 80 160 105 180 37 17 20 23   7.000 3.450 / 3.090 / 3.270
ТАS 206А-6 250 210 80 120 250 160 270 56 26 30 34   8.500 3.700 / 3.140 / 4.360
ТАS 206А-2 150 120 70 80   100 150 55 zs за 34   6.800 3.410 / 3.090 / 3.550
ТАS 210А-1 120 100     120     85 40 46 52 40 7.750 3.450 / 3.090 / 3.550
ТАS 200А-III 120 100     120     60 28 1 32 36 28 7.750 3.450 / 3.090 / 3.550

= например 120/90 =120т/час при использовании всех сит, 90т/час при применении переключения сит

Скачать инструкцию по эксплуатации TAS (pdf, 2,5Мб)





Сепаратор вороха СВУ-60, СВТ-40,30

СВУ-60

  • предварительная, первичная, вторичная очистка зернового вороха (колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких сорных и зерновых примесей)
  • установка в существующие агрегаты и комплексы (типа ЗАВ, КЗС) без существенного изменения силовой конструкции этих сооружений
  • качественная очистка зерна за счет конструкторских особенностей машины
  • адаптированность к любой влажности и засоренности

СВТ-40, CВТ-30

  • первичная (товарная) очистка зернового вороха
  • предварительная очистка поступающего от комбайнов или других молотильных устройств зернового вороха выше указанных культур от легких, крупных и мелких сорных примесей
  • установка в существующие агрегаты и комплексы (типа ЗАВ, КЗС) без существенного изменения силовой конструкции этих сооружений
Скачать техническое руководство СВУ-60 (pdf, 3,5Мб) Скачать техническое руководство СВТ-40РЭ_УК (pdf, 3,2Мб)
  СВУ-60СВТ-40СВТ-30
Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала 760 г/л, т, не менее:
предварительная очистка при влажности 20% с содержанием сорной примеси 10%, в том числе соломистой примеси 1% 60 60 50
- первичная очистка при влажности 18%, с содержанием отделимых пневмосепарацией и решетами зерновой примеси 10% и сорной 3% 40 40 30
вторичная очистка при влажности 16% с содержанием отхода, отделимого пневмосепарацией и решетами 5%, в том числе семян других растений 200 шт/кг, из которых семян сорных растений 100 шт/кг 20 - -
Установленная мощность, кВт 18,7 11,7 9,2
Масса, кг 4380 3650 3300
Габаритные размеры
длина, мм 3940 3880 3880
ширина, мм 2310 2390 1905
высота, мм 3080 2810 2810
Общая площадь решет, м2 17 17 11,3


Машина первичной очистки ЗВС-20А

Назначение

  • работа в составе технологического оборудования зерноочистительных агрегатов, комплексов и специальных линий во всех сельскохозяйственных зонах
  • выделение из зернового материала колосовых, крупяных, зернобобовых культур, кукурузы, подсолнечника и сорго крупных, мелких и легких примесей

Технические характеристики

Номинальная производительность за час основного времени на пшенице с объемной массой 760 г/л при влажности до 16%, с содержанием примеси до 10%, в том числе сорных — до 3%, т/ч 25
Масса, не более, кг 1830
Установленная мощность, не более, кВт 7,7
Габаритные размеры в рабочем положении
длина, мм 3120
ширина, мм 2050
высота, мм 2900
Скачать техническое руководство ЗВС-20А (pdf, 2Мб)


Очиститель вороха стационарный OВС-25С

Назначение

первичная очистка колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника от примесей в составе зерноочистительных агрегатов во всех сельскохозяйственных зонах

Технические характеристики

Номинальная производительность за час основного времени на пшенице с объемной массой 760 г/л: на первичной очистке влажностью до 16% и засоренностью не более 10%, в том числе сорной до 3%, т/ч12
Масса, не более, кг 1090
Установленная мощность, не более, кВт 4
Габаритные размеры в рабочем положении
длина, мм 3130
ширина, мм 1790
высота, мм 2150
Скачать техническое руководство ОВС-25С (pdf, 1,3Мб)


Сепараторы триерные СТ-8,12

CT-8

  • Предназначены для выделения из зернового (семенного) материала зерновых, колосовых, зернобобовых, масличных и других культур приме- сей, отличающихся по длине от зерен основной культуры, прошедшего предварительную и первичную очистку на воздушно-решетных машинах, а также доведения семян, прошедших предварительную, первичную и вторичную очистку на воздушно- решетных машинах приведенных выше культур до посевных качеств
  • сепараторы работают в составе технологических линий послеуборочной обработки зерна (зерноочистительные агрегаты и зерноочистительносушильные комплексы и др.), а также в составе семяочистительных линий во всех сельскохозяйственных зонах России
Скачать техническое руководство СТ-8.pdf (pdf, 1,7Мб) Скачать техническое руководство СТ-12.pdf (pdf, 1,6Мб)
  СТ-8СТ-12
Номинальная производительность за час основного времени на пшенице с объемной массой 760 г/л при влажности до 14%, с содержанием отхода до 3%, т 8 12,5
Масса, не более, кг 1400 1800
Суммарная установленная мощность, не более, кВт 6,2 6,2
Габаритные размеры в рабочем положении
длина, мм 3400 4000
ширина, мм 1100 1100
высота, мм 2600 2600
